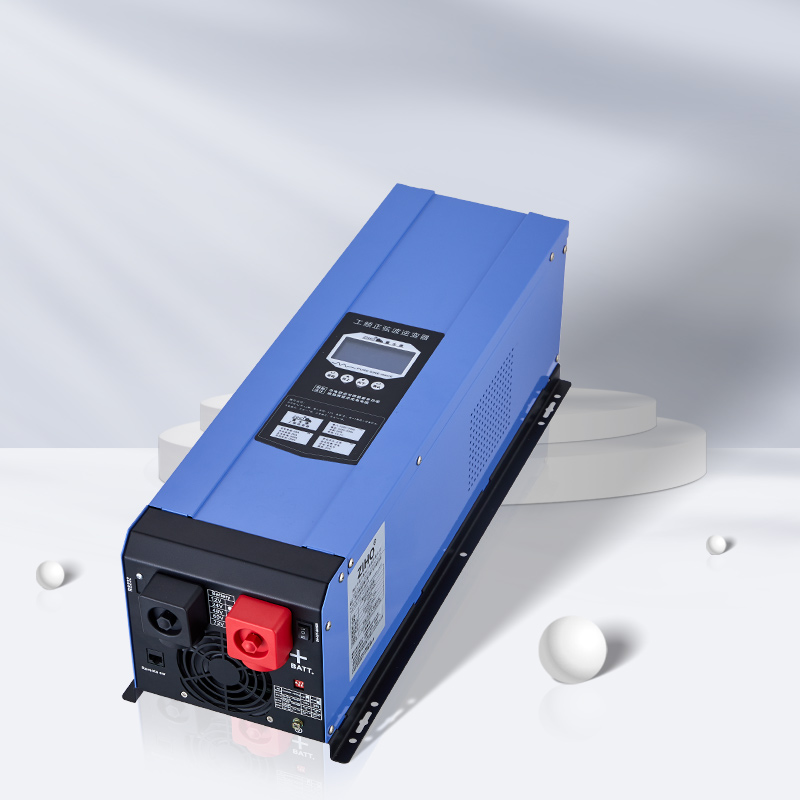

Qual é o princípio de funcionamento do inversor?

Amigos, o princípio doinversoré primeiro converter CA em CC. Em seguida, use componentes eletrônicos para alternar o CC no AC. Geralmente, o inversor com maior poder usa o tiristor. E defina um dispositivo de frequência ajustável para tornar a frequência ajustável dentro de um determinado intervalo. É usado para controlar o número de revoluções do motor. O número de revoluções pode ser ajustado dentro de um determinado intervalo. O inversor é amplamente utilizado na regulação da velocidade dos motores CA. A tecnologia de regulação da velocidade de frequência variável é uma importante direção de desenvolvimento da moderna tecnologia de transmissão de energia. Com o desenvolvimento da tecnologia eletrônica de energia, a tecnologia de conversão de frequência CA amadureceu gradualmente da teoria para a prática. O inversor não apenas tem regulação de velocidade suave, grande alcance, alta eficiência, pequena corrente de partida, operação estável, mas também efeito óbvio de economia de energia. Portanto, a regulação da velocidade de frequência variável CA substituiu gradualmente a regulação da velocidade de deslizamento tradicional, a regulação da velocidade de pólo variável, a regulação da velocidade de DC e outros sistemas de regulação de velocidade no passado, e é cada vez mais amplamente utilizada em metalurgia, têxtil, impressão e tingimento, linha de produção de máquinas de fumaça e edifícios, suprimento de água e outros campos. Geralmente é dividido em várias partes, como circuito de retificador, circuito de suavização, circuito de controle, circuito de inversor, etc.

1. Circuito de retificação

A função do circuito do retificador é converter energia CA em energia CC. O circuito retificador é geralmente um módulo retificador separado.

2. Circuito de suavização

O circuito de suavização contém uma tensão pulsante com uma frequência de 6 vezes a da fonte de alimentação no retificador e a tensão CC retificada. Além disso, a corrente pulsante gerada pelo inversor também faz com que a tensão CC flutue. Para suprimir as flutuações de tensão, os indutores e capacitores são usados ​​para absorver a tensão pulsante (corrente). Geralmente, a parte CC da fonte de alimentação do inversor de uso geral tem uma margem para o circuito principal, para que o indutor seja omitido e um circuito simples de filtragem e suavização de capacitores seja usado.

3. Circuito de controle

Atualmente, o regulador de velocidade de frequência variável usa basicamente um microcontrolador ou DSP de 16 bits ou 32 bits como núcleo de controle, realizando assim o controle digital completo.

O inversor é um dispositivo de regulamentação de velocidade com tensão e frequência de saída ajustáveis. O circuito que fornece o sinal de controle é chamado de circuito de controle principal. O circuito de controle é composto pelos seguintes circuitos: o "circuito de operação" de frequência e tensão, o "circuito de detecção de corrente e tensão e corrente" do circuito principal e o "circuito de detecção de velocidade" do motor. O sinal de controle do circuito de operação é enviado para o "circuito de acionamento" e o "circuito de proteção" do inversor e do motor. O método de controle adotado pelo inversor é o controle de velocidade, controle de torque, PID ou outros métodos. 4 Circuito do inversor O circuito do inversor é oposto ao circuito do retificador. O circuito do inversor converte a tensão CC na tensão CA da frequência necessária e liga e desliga os dispositivos de chave de energia da ponte superior e a ponte inferior em um tempo determinado. Assim, uma tensão CA trifásica com uma diferença de fase de ângulo elétrico de 120 ° pode ser obtido nos terminais de saída U, V e W.
